激光传感器

JS5-D2激光测距传感器（激光位移传感器）是北京金石祥科技有限公司研发的具有RS485数据接口的激光测距传感器，广泛的应用于钢铁工业、冶金工业、汽车工业、印刷工业、食品工也等各类工业控制和各类野外监测、检测现场，基坑自动化监测，综合管廊自动化监测，桥梁自动化监测，隧道自动化监测，边坡安全自动化监测等领域使用。

一、电气参数

工作电压： 8~12V。

电流：         小于0.3安。

输出接口： RS485

通讯参数： 9600(波特率)，8（数据位），N（无校验）,1（停止位）

输出频率： 10Hz

分辨率：      1mm(0.1mm)

重复精度：  小于1mm

量程： 5米，10米，15米，30米，35米,100米（加发射板）。

工作温度：-10度到50

存储温度：-30度到70度

二、激光测距传感器测量

1，激光测距传感器开启测量

激光测距传感器上电后自动打开激光开始测量，

激光测距传感器单次测量

计算机发送     0x55  ADDRH  ADDRM  ADDRL  累加和 0XAA

激光测距传感器正确返回 0x55  ADDRH  ADDRM  ADDRL 3x 3x 2E 3x 3x 3x 3x 累加和 0XAA

例：地址为80 00 01 的传感器，发送命令如下55 80 00 01 D6 AA(备注：必须是16进制发送)

地址为80 00 02 的传感器，发送命令如下55 80 00 02 D7 AA(备注：必须是16进制发送)

地址为80 00 03 的传感器，发送命令如下55 80 00 03 D6 AA(备注：必须是16进制发送)

地址为80 00 04 的传感器，发送命令如下55 80 00 04 D9 AA(备注：必须是16进制发送)

三、光学参数

激光特性：红色激光二极管。

波长：620nm—650nm。

激光等级：2级。

光斑类型：点。

光斑大小：点光斑6mm@10m。

输出功率：小于1毫瓦。

五、激光测距传感器机械参数

外壳材料：铝合金镀膜或喷塑；如果对尺寸敏感，并且对外壳无要求，可联系订制其他尺寸。

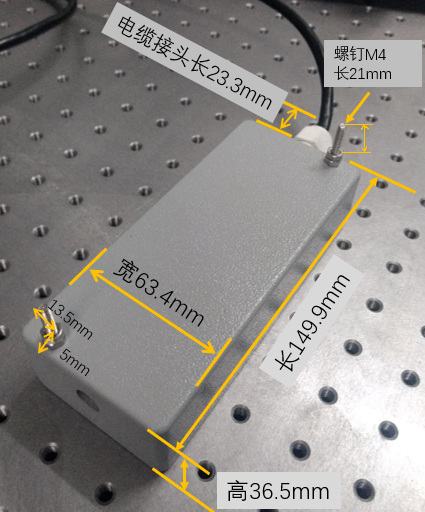

该模块长150毫米，宽64毫米，高37毫米。

外壳底部对角的地方有两个螺丝，用于固定传感器。

接线方式：

红色-----------电源（8—12伏，可定制）

   蓝色-----------地

   黄色-----------RS485+

   绿色-----------RS485-

六、JSLASER系列激光位移传感器器维护和保养

1，同对待眼镜、照相机、望远镜一样保养激光上的光学镜片。定期吹掉镜子头上的灰尘，防止灰尘影响测量。

2，请勿用手指接触镜片，只能用软布擦拭仪器，如果必要可蘸一些纯酒精。不要用其它的清洁药剂，不然会损坏仪器上的塑料部分。用水、湿布或海绵擦去污垢。

3，若不小心把仪器弄湿，不要放在阳光下暴晒，应当风干。

4，若长时间不用请关闭电源，以免影响寿命。

七、注意事项：

u  使用本仪器时不要撕掉或损毁仪器上的警告标签。

u  避免眼睛遭受直接的激光辐射，这样会导致眼睛瞬间的视觉盲区。

u  请勿在小孩周围操作仪器或让小孩自行操作，避免伤害眼睛。

u  不要试图改变本仪器的性能，可能导致严重的激光辐射伤害。

不要维修或拆解本仪器，非专业人员维修可能导致严重的激
