一，测量原理
低功耗物联网位移计采用磁致伸缩位移传感器测量原理，通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制成的。测量过程是由传感器的电子室内产生电流脉冲，该电流脉冲在波导管内传输，从而在波导管外产生一个圆周磁场，当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比，通过测量时间，可以高度精确地确定这个距离。由于输出信号是一个真正的绝对值,而不是比例的或放大处理的信号,所以不存在信号漂移,更无需定期重标。
使用时注意事项
产品供电电源为直流24VDC（范围：12-24VDC），最高电压24VDC。
电源和信号线按订购产品规格要求，正确接线，不可乱接线，造成短路损坏的产品不在公司质保范围内；
严禁被测系统的介质温度、量程、供电电压超过设备的额定使用范围；
注意保护电气连接引线，引线严禁受到拉力；
磁致伸缩位移计属精密计量仪器，切勿强加冲击、摔打，以免损坏设备；
短供电时，使用的采集器要先给水准仪供电6 秒以上时间再读取数据。
现场安装接线时RS485 总线必须接屏敝线，屏敝线要有效接地，否则会影响数据跳动。
一、磁致伸缩位移计用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存
等各种液罐的位移及工业计量和控制，结构物的形变及房屋裂缝监测等等。
二、产品外观及组成
三、性能与特点
HDM-L 磁致伸缩位移计简介：
最新磁致伸缩独有技术；
专用级磁致伸缩数据处理芯片；
内置温度补偿传感器，数据长期稳定；
数字信号RS485-（MODBUS-RTU 输出）；
分辨率高压0.01mm；
高精度：0.1mm
四、主要技术参数
项目 参数
测量形式 磁致伸缩原理
量程 0～100mm，0～300mm,0～500mm 量程可定制
温度量程 -40~100℃
综合精度 0.1%FS（含温漂）
分辩率 0.01mm
输出信号 RS485-RTU
供电电压 12V DC（12～24VDC）
补偿温度 -20～50℃
介质温度 -40～85℃
环境温度 -40～80℃
电气连接 四芯防水航空插，直接引线
防护等级 Ip67
外壳材料 304 钢
过程连接 M18X1.5
五、电气与过程连接

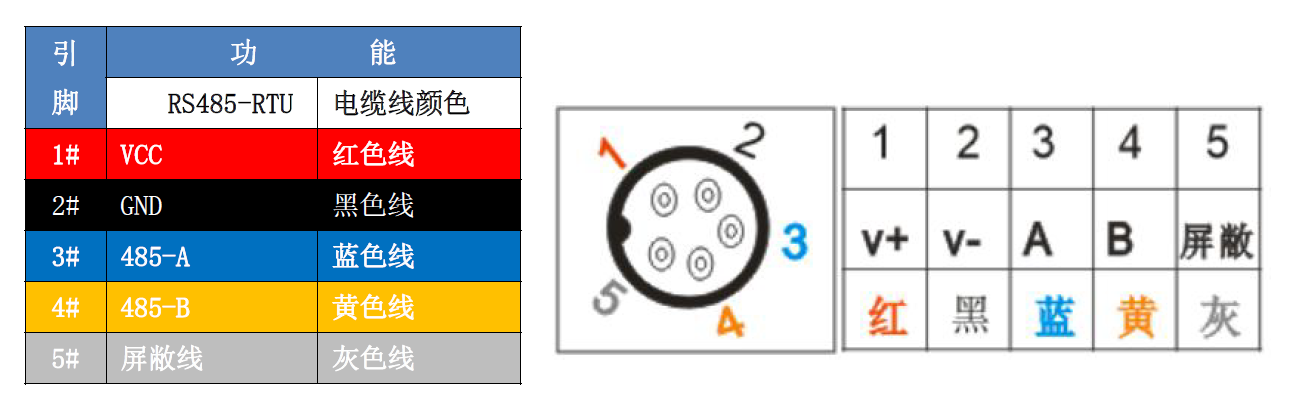

电气连接器：四芯屏蔽电缆线引线
