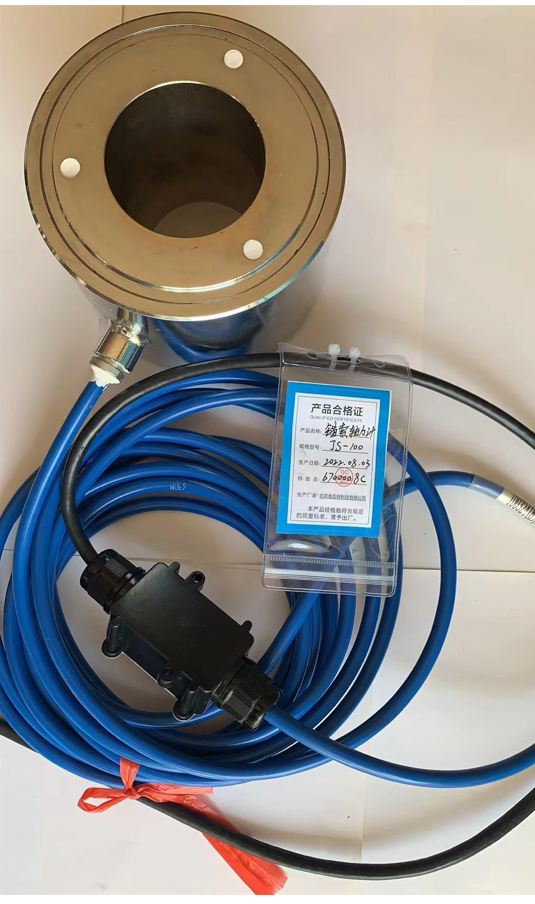

JS-100锚索轴力计（RS485）

一、概述

JS-100(RS485)锚索轴力计，主要用来测量和监测各种锚杆、锚索、岩石螺栓、支柱、隧道与地下洞室中的支撑以及大型预应力钢筋混凝土结构（桥梁和大坝等）中的载荷和预应力的损失情况。中空结构，三弦测量可以消除不均匀及偏心负荷的影响，具有长期稳定、灵敏度高、防水性能好、不受长电缆影响。可以在基坑自动化监测，综合管廊自动化监测，桥梁自动化监测，隧道自动化监测，边坡安全自动化监测等领域使用。

二、主要技术参数

测量范围：           0~1000KN

工作温度：              -25℃～+60℃

分辨率%FS：         ≤0.08

综合误差%FS：     ≤2.0

三、电气接口

四、通讯协议

发送： 01 03 00 00 00 03 CRC0 CRC1

返回： 01 03 06 HH LL HH LL HH LL CRC0 CRC1

五、一般公式
P=K[ (Fi12+Fi22+Fi32)/3-(F012+F022+F032)/3)
式中：P-被测锚索荷载值(KN)：
 K-锚索计标定系数(KN/Hz2);
 Fi1-锚索计弦一实时测量频率：
 F01-锚索计弦一基准频率：
 Fi2-锚索针弦二实时测量频率：
 F02 -锚索计弦二基准频率：
 Fi3-锚索计弦三实时测量频率：
 F03-锚索计弦三基准频率。

六、埋设与安装

埋设与安装
　根据结构设计要求，测力计应安装在锚固垫座上，钢绞线或锚索从测力筒中心孔穿过，测力计置于钢垫座和工作锚之间。
　　锚索测力计有一外保护筒，用以保护仪器。保护筒与测力筒上、下之间应留用3mm左右的距离，上、下承载固垫板应可靠的压在测力筒上，锚固垫板与测力筒之间不应有间隙。
　　安装时锚索测力计应放置平稳，如发现几何偏心过大（仪器分测不等值，既为有几何偏心），应即时予以调整。
